opel combo corsa 2004 aux kablosu yapımı

opel combo aux girişi  (car 2004 siemens vdo)
 aux girişi yapmak için teypin telefon girişini kullanacağız
telefon girişi mono ses vermektedir.
stereo ses almaak için teyp içinde bulunan tda7313 adlı entegreden tekrar kablo çekilecektir.


Teypin Sökülmesi
 Uyarı : Teypin güvenlik kodunu bilmiyorsanız teyp sökmeyiniz
aksi taktirde teypiniz kullanamazsınız !

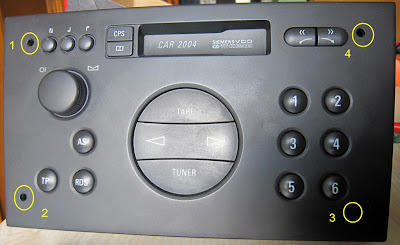

  1.  Yukarıdaki resimde gösterilen deliklerin vidalarını sökünüz.
  2. Deliklerin her birini içine girebilecek  şiş yada tornavida (yukarıdakine benzer)temin ediniz.
  3. Tornavidaları deliklerin içerisindeki tırnakların atana kadar sokunuz.
  4.  Tırnaklar attıktan sonra tornavidalarda destek alarak teypi kendinize doğru çekiniz.

 Teyp bağlantıları
  •  tda7313n adlı entegrenin 9 uncu ve 13 üncü bacakları devre yolunda birleşiktir.
  • bu devre yolunu ayırarak aux girişimizi stereo yapabiliriz.
  • 9 ve 13 üncü bacakları birbirinden ayırdıktan sonra
  •  9 bacaktan sağ ses girişi kablosunu bağlanacak
  • 13 bacaktan sol ses girişi kablosunu bağlanacak
  • aşağıda resimdeki gibi kablo aralarına 22 uf 50v kondansatör koyulacaktır.
  • kondansatörün - yönü kabloya bağlı olacaktır.
  • ses girişinin topraklamasını şase den aldım



 Aux girşini aktif etmek için c bloğundaki 13 pin ile gnd kısa devre yaptırılınca ekranda message yazısı çıkarak  devreye girer.
bu ses kablosu ve aux aktif olması için gereken pini hepsini tek kablo ile taşıdım teyp içinden lehimleyerek hepsini tek kablo ile çakmaklık çıkışına çıkardım.
  • sol ses
  • sağ ses
  • gnd şase
  • tel mute





22 yorum:

  1. Ben üstteki şemayı anladım. Ancak alt kısmı anlayamadım. Anahtarsız yapsam aux'u kullanamazmıyım ?

    YanıtlaSil
    Yanıtlar
    1. Fatih bey anahtar olmazsa teyp telefon moduna geçemez ve sesi aktaramaz.

      Sil
    2. Bağlantı yollarını nasıl ayıracam bu numaraya res.atarmisiniz 05422513147

      Sil
  2. Auxtan ses alabilmekiçin teyp i telefon moduna geçirmek gerekli düğme telefon moduna geçmesini sağlıyor.Telefon modundan ben kendim kullanıyorum ses kalitesi güzel fakat teyp üzerindeki bass ve tiz ayarlamak içi olan düğmeler telefon modunda çalışmıyor. Buda girişinin teleon konuşmları için özel olarak ayarlandığından kaynaklanıyor diye düşünüorum. Vaktim olursa sesi entegrenin diğer giriş bacakalrından switch soket ile almayı düşünüyorum . Fm radyo yada teyp kullanırken aux girşine jack taktığım zaman direk sesi jacktan almaya başlaycak böylelikle teypin bass ve trep gibi ayarlarıda kullanılabileck.

    YanıtlaSil
  3. MERHABA
    tda7313n adlı entegrenin 9 uncu ve 14 üncü bacaklarımı yoksa 9-13 resimde 9-13 görünüyor

    YanıtlaSil
    Yanıtlar
    1. Evet 9.13. bacaklar doğrudur yanlış yazmışım Hakan bey

      Sil
    2. Hakan sen bağladın mı Eğer bagladiysan bana resim atarmisin 05422513147

      Sil
  4. İlgilenen var mı konuyla ?
    13 ncü bacak mı 14 ncü bacak mı ?
    Anahtara gerek var mı ?

    YanıtlaSil
    Yanıtlar
    1. kadir bey 9 ve 13. bacak yanlış yazmışım zaten karta bakarsanız 9.13. bacaklar birleşiktir. stereo ses almak için onları ayırmak gerekiyor

      Sil
  5. TuMox cevap ver kardeşim... Sen bize lazımsın...

    YanıtlaSil
  6. Tumox bu yaptığının videosunu çekme imkanın olur mu. Lehimleme yaparken entegreyi yakmak veya yanlış yolları kazımak istemeyiz.

    YanıtlaSil
    Yanıtlar
    1. şuan teyp arabada takılı söktüğüm zaman video çekerim sizin için sesi telefon girşinden verdiğim için bass ve tiz ayarları çalışmıyor başka bir yoldan alıp sesi vermeyi düşünüyorum.

      Sil
    2. Cevap için teşekkürler. Entegreye dokunmadan, hoparlörlerin kabloları üzerinden bir anahtar yardımıyla direk hoparlöre bağlanamazmıyız? Teypide kullanmış oluruz ama yine bass ayarını kendi müzik çalarımızdan yapmak gerekiyor. Bu önerimin dışında aklıma gelen bir diğer şey ise, entegrenin diğer input pinlerini denemek, 10 ve 13 gibi... Bunlar da da bass-treble ayarı olmazsa, demekki sadece teypten gelen input pinlerine bass-treble ayarladıklarını gösteriyor diye düşünüyorum.

      Sil
    3. tel verım bni çaldrın arıyim 0533 678 18 74 acil

      Sil
    4. diğer input pinleri denenebilir fakat girişlerden biri kaset çalar için diğeri radyo için kullanılmaktadır. teyp ses girişi iptal edilip yine aynı şekilde aux girşi alınablir.

      Sil
  7. Üstad kondansatörden sonrasini anlamadim ya ordan sonrasınında fotosu varmı

    YanıtlaSil
    Yanıtlar
    1. merhaba tatar ramazan
      malesef fotograf bulunmuyor.anlayamadınız kısımı yazarsanız.
      yardımcı olmaya çalışırım.

      Sil
  8. 9 ve 13 pınlere kondastor bagladıktan sonra cıkan ıkı ucu anahtaramı baglayacaz

    YanıtlaSil
  9. pekı aux jakında 3 adet kablo var bırı sag streo bırı sol stero dıgerıde gnd bunları nereye baglayacaz

    YanıtlaSil
    Yanıtlar
    1. fatih bey bunları dişi yada erkek stero jack baglanacak ister erkek bağlayıp direk telefon yada mp3 baglarsınız yada dişi alıp aracına bir yere montaj da yapabilirsiniz terch sizin. iyi günler.
